DXF→GDS変換ソフト
「Dvogue」

機能

Dvogue

DXFデータをGDSに変換するプログラムです。

DXFデータ出力のCADにて設計した図面をGDSに変換してマスク発注する事が可能です。
またフォーマット変換する事により、GDS対応の様々な検証ツール(DRCや遅延解析など)を使用でき、より精度の高い検証が行えます。


特長

  • 簡単なルール設定でGDSに変換が行なえます。
  • 64bitOSに対応しているので大きなデータでも高速に変換可能です。

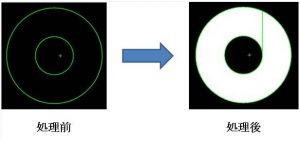

中抜き図形処理

GDSでは、中抜き図形の概念がないため一筆書きによって実現しなければなりません。
Dvogueでは同レイヤのバウンダリ同士が重なっている場合、ON/OFF操作のみで一筆書き図形に自動変換を行い
中抜き図形を実現できます。
これによりGDSへ変換後の修正作業の軽減ができTAT短縮が可能です。

Dvogue-sample


ダウンロード


動作環境

OS Windows 10
