ネットリスト抽出システム
「Neals」

機能

Neals

ネットリストや回路図がなくてもレイアウトデータからネットリストの生成を行い、回路を配置配線し、回路とレイアウトのXprobeを取ることが可能です。


特長

  • レイアウトデータからネットリストを生成できますので、レイアウトデータしかない場合でも回路を確認することができます。
  • 回路の配置、配線を見やすく表示できますので、ネットリストでは分かりにくい接続関係が容易に確認できます。
  • Xprobeができますので、目視解析のTAT短縮、ヒューマンエラーの減少に効果的です。

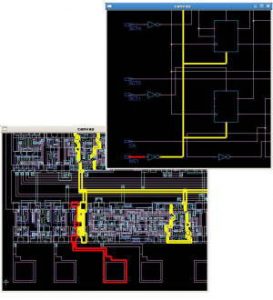

Xprobe

レイアウトと回路の等価な場所をハイライトする機能です。

階層ごとにもXprobeが出来るので、確認作業が簡単です。

配線、ビアから等電位追跡を行い、配線をハイライト表示できるので、繋がっているセルと回路を参照でき、故障解析にも大変便利です。

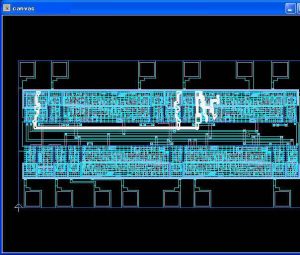

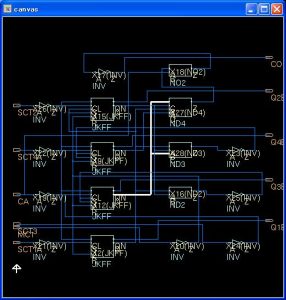

Neals-sample1Neals-sample2


動作環境

OS Red Hat Enterprise Linux Version4, Version5
